Aké sú kľúčové komponenty magnetického čerpadla?

Magnetické čerpadlá, tiež známe ako magneticky spojené čerpadlá, sú typom čerpadiel, ktoré využívajú magnetické pole na prenos energie z motora na obežné koleso. Sú široko používané v rôznych priemyselných odvetviach vďaka ich bezúnikovému dizajnu, vďaka čomu sú ideálne na manipuláciu s korozívnymi, toxickými a hodnotnými kvapalinami. Ako dodávateľ magnetických čerpadiel sa dobre orientujem v kľúčových komponentoch, ktoré tvoria tieto nevyhnutné časti vybavenia. V tomto blogu sa ponorím do hlavných komponentov magnetickej pumpy a vysvetlím ich funkcie.

1. Motor

Motor je zdrojom energie magnetického čerpadla. Poskytuje rotačnú energiu potrebnú na pohon čerpadla. Elektromotory sú najbežnejším typom používaným v magnetických čerpadlách a dodávajú sa s rôznymi menovitými výkonmi a konfiguráciami v závislosti od požiadaviek aplikácie. Napríklad v laboratórnych aplikáciách malého rozsahu môže postačovať motor s nízkym výkonom, zatiaľ čo v priemyselných prostrediach, kde je potrebné čerpať veľké objemy kvapaliny, je potrebný motor s vysokým výkonom.

Motor je zvyčajne pripojený k externému zdroju napájania. Premieňa elektrickú energiu na mechanickú energiu, ktorá sa potom prenáša do vnútornej a vonkajšej magnetickej zostavy prostredníctvom magnetickej spojky. Účinnosť motora priamo ovplyvňuje celkový výkon magnetického čerpadla. Vysoko účinný motor môže dlhodobo znížiť spotrebu energie a prevádzkové náklady.

2. Zostava vonkajšieho magnetu

Zostava vonkajšieho magnetu je priamo spojená s hriadeľom motora. Skladá sa zo sady permanentných magnetov usporiadaných do špecifického vzoru. Keď sa motor otáča, zostava vonkajšieho magnetu sa tiež otáča a vytvára rotujúce magnetické pole. Dizajn a kvalita magnetov v zostave vonkajšieho magnetu sú rozhodujúce. Vysokopevné magnety vzácnych zemín, ako sú neodýmové magnety, sa často používajú, pretože dokážu generovať silné magnetické pole, ktoré je nevyhnutné pre efektívny prenos energie.

Zostava vonkajšieho magnetu je uzavretá v ochrannom kryte. Toto puzdro nielenže chráni magnety pred poškodením, ale zaisťuje aj bezpečnosť obsluhy. Je navrhnutý tak, aby bol trvanlivý a odolný voči environmentálnym faktorom, ako je prach, vlhkosť a chemikálie.

3. Zostava vnútorného magnetu

Zostava vnútorného magnetu je umiestnená vo vnútri telesa čerpadla a je pripojená k obežnému kolesu. Obsahuje tiež sadu permanentných magnetov, ktoré sú usporiadané tak, aby interagovali s magnetickým poľom generovaným zostavou vonkajšieho magnetu. Keď sa zostava vonkajšieho magnetu otáča, magnetické pole spôsobí, že sa zostava vnútorného magnetu otáča synchronizovane, čím poháňa obežné koleso.

Jednou z kľúčových výhod magnetického spojenia medzi vonkajšími a vnútornými magnetovými zostavami je to, že eliminuje potrebu tradičného tesnenia hriadeľa. Táto konštrukcia bez tesnenia zabraňuje úniku, čo je obzvlášť dôležité pri manipulácii s nebezpečnými alebo cennými kvapalinami. Zostava vnútorného magnetu je však vystavená čerpanej kvapaline, preto musí byť vyrobená z materiálov, ktoré sú odolné voči korózii a opotrebovaniu. Napríklad v aplikáciách, kde sa čerpajú korozívne kvapaliny, môže byť zostava vnútorného magnetu potiahnutá materiálom odolným voči korózii alebo vyrobená zo zliatiny odolnej voči korózii.

4. Obežné koleso

Obežné koleso je kľúčovou súčasťou magnetického čerpadla, pretože je zodpovedné za prenos kinetickej energie do čerpanej kvapaliny. Pozostáva zo série lopatiek, ktoré sú tvarované a usporiadané tak, aby pri otáčaní obežného kolesa vytvárali odstredivú silu. Táto odstredivá sila spôsobuje, že kvapalina sa pohybuje od stredu obežného kolesa k vonkajšiemu okraju, čím sa zvyšuje jej rýchlosť a tlak.

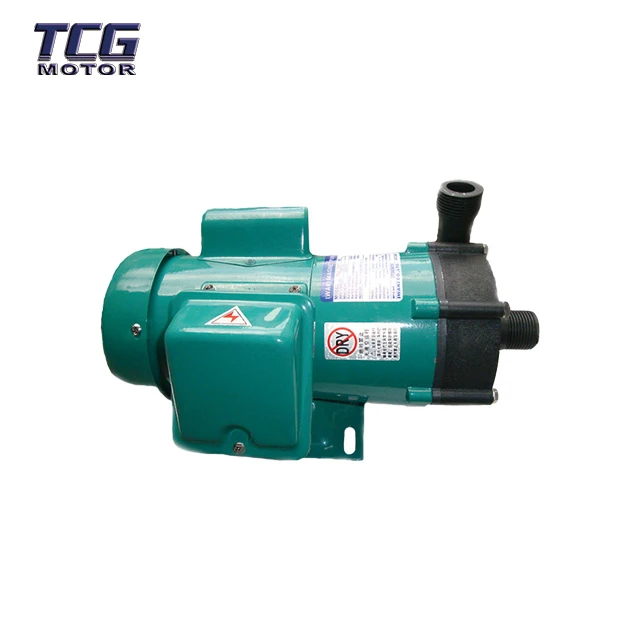

Konštrukcia obežného kolesa sa môže líšiť v závislosti od aplikácie. Napríklad v aplikáciách, kde sa vyžadujú vysoké prietoky, sa môže použiť obežné koleso otvoreného typu. Naopak, pre aplikácie, kde je potrebná vysoká dopravná výška (tlak), môže byť vhodnejšie uzavreté obežné koleso. Dôležitý je aj materiál obežného kolesa. Musí byť schopné odolať silám vznikajúcim pri otáčaní a byť odolné voči korozívnym účinkom čerpanej kvapaliny. Pre korozívne kvapaliny sa bežne používajú obežné kolesá vyrobené z materiálov ako je polyvinylchlorid (PVC) alebo nehrdzavejúca oceľ 304. Môžete nájsť našePVC chemická magnetická pumpaaNerezové čerpadlo 304ktoré sú navrhnuté s vysoko kvalitnými obežnými kolesami pre rôzne potreby manipulácie s kvapalinami.

5. Teleso čerpadla

Puzdro čerpadla je vonkajší plášť magnetického čerpadla, ktorý obklopuje obežné koleso a zostavu vnútorného magnetu. Je určený na zachytávanie kvapaliny vytekajúcej z obežného kolesa a premenu kinetickej energie kvapaliny na tlakovú energiu. Tvar telesa čerpadla je starostlivo navrhnutý tak, aby zabezpečil plynulý tok kvapaliny a minimalizoval straty energie.

Teleso čerpadla musí byť dostatočne pevné, aby odolalo tlaku vytváranému čerpadlom a bolo odolné voči korozívnym účinkom čerpanej kvapaliny. V aplikáciách, kde sa manipuluje s vysoko korozívnymi kvapalinami, ponúkameMagnetická pumpa odolná voči korózii. Tieto čerpadlá majú plášte vyrobené zo špeciálnych materiálov odolných voči korózii alebo sú potiahnuté ochrannou vrstvou, aby sa zabránilo poškodeniu.

6. Ložisko

Ložiská sa používajú na podopretie rotujúcich častí magnetického čerpadla, ako je obežné koleso a zostava vnútorného magnetu. Znižujú trenie a zabezpečujú hladké otáčanie. V magnetických čerpadlách sa používajú rôzne typy ložísk, vrátane guľkových ložísk a objímkových ložísk.

Guličkové ložiská sú vhodné pre vysokorýchlostné aplikácie a dokážu zvládnuť radiálne aj axiálne zaťaženie. Na druhej strane klzné ložiská sa často používajú v aplikáciách, kde môže čerpaná kvapalina pôsobiť ako mazivo. Majú jednoduchý dizajn a v niektorých prípadoch môžu byť nákladovo efektívnejšie. Výber ložiska závisí od faktorov, ako sú prevádzková rýchlosť, zaťaženie a povaha čerpanej kvapaliny.

7. Izolačný rukáv

Izolačná objímka je kritickým komponentom, ktorý oddeľuje vnútorné a vonkajšie zostavy magnetov. Je to nemagnetická bariéra, ktorá zabraňuje kontaktu čerpanej kvapaliny s vonkajšou magnetickou zostavou a motorom. Izolačné puzdro musí byť vyrobené z materiálu, ktorý má dobrú magnetickú permeabilitu, aby umožnil prechod magnetického poľa s minimálnymi stratami.

Zároveň musí byť dostatočne pevné, aby odolalo tlaku vo vnútri čerpadla a bolo odolné voči korózii. Bežné materiály pre izolačné manžety zahŕňajú nehrdzavejúcu oceľ a nekovové materiály, ako sú fluórpolyméry. Kvalita izolačného puzdra je nevyhnutná pre spoľahlivú prevádzku magnetického čerpadla. Poškodená alebo zle navrhnutá izolačná manžeta môže viesť k poruche magnetickej spojky a poruche čerpadla.

Záver

Záverom možno povedať, že kľúčové komponenty magnetického čerpadla spolupracujú koordinovaným spôsobom, aby sa zabezpečila efektívna a spoľahlivá prevádzka. Každý komponent hrá dôležitú úlohu, od motora, ktorý dodáva energiu až po obežné koleso, ktoré pohybuje kvapalinou. Ako dodávateľ magnetických čerpadiel chápeme dôležitosť používania vysoko kvalitných materiálov a pokročilých výrobných techník na výrobu čerpadiel, ktoré spĺňajú rôznorodé potreby našich zákazníkov.

Ak hľadáte magnetickú pumpu pre vašu konkrétnu aplikáciu, pozývame vás, aby ste nás kontaktovali a podrobne prediskutovali. Náš tím odborníkov vám môže pomôcť vybrať to správne čerpadlo na základe vašich požiadaviek a poskytnúť vám odborné poradenstvo pri inštalácii, prevádzke a údržbe.

Referencie

• "Odstredivé čerpadlá: Dizajn a aplikácia" od Igora J. Karassika a kol.
• "Technológia magnetickej spojky pre čerpadlá" v rôznych priemyselných výskumných dokumentoch.
