Aké je komunikačné rozhranie servomotora na striedavý prúd?

Ako skúsený dodávateľ striedavých servomotorov som bol svedkom kľúčovej úlohy, ktorú tieto motory zohrávajú v rôznych priemyselných aplikáciách. Jedna z najčastejšie kladených otázok, s ktorými sa stretávam, sa týka komunikačných rozhraní striedavých servomotorov. V tomto blogovom príspevku sa ponorím do rôznych typov komunikačných rozhraní bežne používaných v AC servomotoroch, ich funkcií a toho, ako ovplyvňujú výkon týchto motorov.

Pochopenie základov AC servomotorov

Predtým, ako sa ponoríme do komunikačných rozhraní, stručne pochopme, čo je AC servomotor. Striedavý servomotor je typ elektrického motora, ktorý využíva zdroj striedavého prúdu (AC). Je navrhnutý tak, aby poskytoval presné ovládanie uhlovej polohy, rýchlosti a zrýchlenia. Tieto motory sú široko používané v priemyselnej automatizácii, robotike, CNC strojoch a iných aplikáciách, kde sa vyžaduje vysoká presnosť a spoľahlivosť.

Význam komunikačných rozhraní

Komunikačné rozhrania sú nevyhnutné pre správne fungovanie striedavých servomotorov. Umožňujú motoru komunikovať s ostatnými komponentmi v systéme, ako sú ovládače, senzory a akčné členy. Prostredníctvom týchto rozhraní môže motor prijímať príkazy, odosielať spätnú väzbu a podľa toho upravovať svoj výkon. Voľba komunikačného rozhrania môže výrazne ovplyvniť výkon motora, účinnosť a kompatibilitu s ostatnými komponentmi systému.

Spoločné komunikačné rozhrania pre AC servomotory

1. Rozhranie pulzného vlaku

Rozhranie sledu impulzov je jedným z najzákladnejších a najpoužívanejších komunikačných rozhraní pre striedavé servomotory. Používa sériu elektrických impulzov na ovládanie polohy a rýchlosti motora. Regulátor posiela do motora určitý počet impulzov a každý impulz zodpovedá určitému počtu otáčok. Motor sa otáča v reakcii na impulzy a rýchlosť otáčania je určená frekvenciou impulzov.

Výhody:

• Jednoduché a ľahko realizovateľné.
• Kompatibilné so širokou škálou ovládačov.
• Cenovo výhodné pre základné aplikácie.

Nevýhody:

• Obmedzené z hľadiska presnosti a flexibility ovládania.
• Nevhodné pre vysokorýchlostné alebo vysoko presné aplikácie.

2. Analógové rozhranie

Analógové rozhranie používa analógový signál, zvyčajne napätie alebo prúd, na riadenie rýchlosti a krútiaceho momentu motora. Regulátor odošle analógový signál do ovládača motora, ktorý potom na základe signálu upraví výkon motora. Analógový signál môže byť úmerný požadovanej rýchlosti alebo krútiacemu momentu, čo umožňuje plynulé a plynulé ovládanie.

Výhody:

• Poskytuje plynulé a plynulé ovládanie motora.
• Vhodné pre aplikácie, kde sa vyžaduje presné ovládanie rýchlosti alebo krútiaceho momentu.
• Môže byť použitý s rôznymi snímačmi na spätnú väzbu.

Nevýhody:

• Náchylné na šum a rušenie, ktoré môže ovplyvniť presnosť ovládania.
• Obmedzené z hľadiska komunikačnej vzdialenosti a kompatibility s digitálnymi systémami.

3. Sériové komunikačné rozhranie

Sériové komunikačné rozhrania, ako sú RS-232, RS-485 a CAN (Controller Area Network), sú široko používané v priemyselných aplikáciách na prenos dát medzi zariadeniami. Tieto rozhrania používajú sériový dátový tok na odosielanie a prijímanie informácií medzi motorom a ovládačom. Údaje môžu zahŕňať stav motora, riadiace príkazy a diagnostické informácie.

Výhody:

• Vysoká rýchlosť prenosu dát a dlhá komunikačná vzdialenosť.
• Umožňuje obojsmernú komunikáciu medzi motorom a ovládačom.
• Môže podporovať viacero zariadení v rovnakej sieti.

Nevýhody:

• Vyžaduje zložitejšie programovanie a konfiguráciu v porovnaní s inými rozhraniami.
• Môže vyžadovať ďalší hardvér na konverziu a izoláciu signálu.

4. Fieldbus rozhranie

Fieldbus rozhrania, ako je Profibus, Ethernet/IP a Modbus, sú navrhnuté pre aplikácie priemyselnej automatizácie. Poskytujú štandardizovaný komunikačný protokol na pripojenie viacerých zariadení vrátane striedavých servomotorov, senzorov a akčných členov do jednej siete. Fieldbus rozhrania ponúkajú vysokorýchlostný prenos dát, riadenie v reálnom čase a pokročilé diagnostické možnosti.

Výhody:

• Vysokorýchlostný prenos dát a ovládanie v reálnom čase.
• Štandardizovaný protokol pre jednoduchú integráciu s inými zariadeniami.
• Pokročilé možnosti diagnostiky a monitorovania.

Nevýhody:

• Vyššie náklady v porovnaní s inými rozhraniami.
• Vyžaduje špeciálne znalosti a zručnosti na inštaláciu a konfiguráciu.

Vplyv komunikačného rozhrania na výkon motora

Výber komunikačného rozhrania môže mať významný vplyv na výkon striedavého servomotora. Tu je niekoľko kľúčových faktorov, ktoré treba zvážiť:

1. Presnosť ovládania

Komunikačné rozhranie určuje úroveň presnosti riadenia, ktorú možno dosiahnuť. Rozhrania, ako napríklad rozhranie sledu impulzov, môžu mať obmedzenú presnosť, zatiaľ čo rozhrania prevádzkovej zbernice ponúkajú vyššiu presnosť a lepšiu kontrolu nad polohou, rýchlosťou a krútiacim momentom motora.

2. Čas odozvy

Čas odozvy motora je rozhodujúci v aplikáciách, kde sa vyžadujú rýchle a presné pohyby. Rozhrania s vysokou rýchlosťou prenosu dát, ako sú rozhrania zbernice, môžu poskytnúť rýchlejšie časy odozvy v porovnaní s pomalšími rozhraniami, ako je rozhranie sledu impulzov.

3. Kompatibilita

Komunikačné rozhranie musí byť kompatibilné s kontrolérom a ostatnými komponentmi systému. Používanie nekompatibilného rozhrania môže viesť k chybám v komunikácii, zníženiu výkonu a predĺženiu prestojov. Je dôležité zabezpečiť, aby všetky komponenty v systéme používali rovnaký komunikačný protokol.

4. Škálovateľnosť

Pre aplikácie, ktoré vyžadujú viacero motorov alebo možnosť rozšírenia systému v budúcnosti, je dôležitým faktorom škálovateľnosť. Fieldbus rozhrania sú navrhnuté tak, aby podporovali viacero zariadení v jednej sieti, vďaka čomu sú škálovateľnejšie v porovnaní s inými rozhraniami.

Výber správneho komunikačného rozhrania

Pri výbere komunikačného rozhrania pre striedavý servomotor je dôležité zvážiť špecifické požiadavky aplikácie. Tu je niekoľko faktorov, ktoré treba mať na pamäti:

1. Požiadavky na aplikáciu

Určite úroveň presnosti riadenia, rýchlosti a krútiaceho momentu potrebného pre danú aplikáciu. Pomôže vám to vybrať rozhranie, ktoré tieto požiadavky spĺňa.

2. Kompatibilita systému

Uistite sa, že komunikačné rozhranie je kompatibilné s ovládačom, snímačmi a ďalšími komponentmi systému. Skontrolujte špecifikácie všetkých komponentov, aby ste sa uistili, že používajú rovnaký komunikačný protokol.

3. Náklady

Zvážte náklady na komunikačné rozhranie vrátane hardvéru, softvéru a inštalácie. Niektoré rozhrania môžu byť drahšie ako iné, preto je dôležité vyvážiť náklady a výkon.

4. Budúce rozšírenie

Ak plánujete v budúcnosti rozširovať systém, zvoľte rozhranie, ktoré je škálovateľné a môže podporovať ďalšie zariadenia.

Naše AC servomotory a komunikačné rozhrania

V našej spoločnosti ponúkame široký sortiment striedavých servomotorov s rôznymi komunikačnými rozhraniami, aby sme uspokojili rôznorodé potreby našich zákazníkov. Či už potrebujete jednoduché rozhranie sledu impulzov pre základné aplikácie alebo vysokorýchlostné rozhranie fieldbus pre pokročilé automatizačné systémy, máme pre vás to správne riešenie.

nᚊpeciálne pre servomotor CNC sústruhuje navrhnutý špeciálne pre CNC sústruhy a je vybavený vysoko presným riadiacim systémom s možnosťou výberu komunikačných rozhraní. Poskytuje vynikajúci výkon a spoľahlivosť, vďaka čomu je ideálnou voľbou pre aplikácie CNC obrábania.

Pre aplikácie, ktoré vyžadujú vysokorýchlostnú prevádzku, nášServo motor 3000 ot./minje skvelá možnosť. Ponúka maximálnu rýchlosť 3000 otáčok za minútu a je k dispozícii s rôznymi komunikačnými rozhraniami na zabezpečenie kompatibility s vaším systémom.

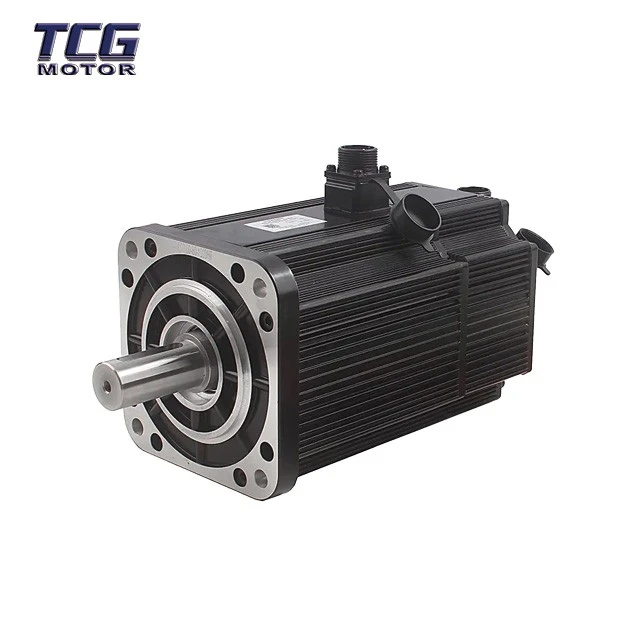

Ak potrebujete motor pre vysokorýchlostné a vysoko presné aplikácie, nášVysokorýchlostný servomotorje ideálnou voľbou. Vyznačuje sa vysokorýchlostným dizajnom a pokročilými riadiacimi algoritmami a je k dispozícii s množstvom komunikačných rozhraní pre bezproblémovú integráciu s vaším systémom.

Kontaktujte nás a požiadajte o obstaranie a konzultáciu

Ak máte záujem o naše AC servomotory alebo potrebujete viac informácií o komunikačných rozhraniach, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám pri výbere správneho motora a komunikačného rozhrania pre vašu aplikáciu. Môžeme tiež poskytnúť technickú podporu, poradenstvo pri inštalácii a popredajný servis, aby sme zaistili vašu spokojnosť.

Poďme spoločne nájsť najlepšie riešenie pre vaše potreby priemyselnej automatizácie.

Referencie

• Dorf, RC, & Bishop, RH (2016). Moderné riadiace systémy. Pearson.
• Krause, PC, Wasynczuk, O., & Sudhoff, SD (2013). Analýza elektrických strojov a pohonných systémov. Wiley.
• Mohan, N., Undeland, TM, & Robbins, WP (2012). Výkonová elektronika: meniče, aplikácie a dizajn. Wiley.
