Aký je spôsob štartovania motora žeriavu Eot?

Pokiaľ ide o prevádzku Eot (Electric Overhead Traveling) žeriavu, motor je srdcom systému. Ako popredný dodávateľ žeriavových motorov Eot som bol svedkom toho, aké dôležité je porozumieť metódam štartovania týchto motorov. V tomto blogu sa ponorím do rôznych metód štartovania žeriavového motora Eot a poskytnem informácie, ktoré vám pomôžu robiť informované rozhodnutia pre vaše žeriavové operácie.

Direct-On-Line (DOL) spustenie

Spôsob spustenia Direct-On-Line (DOL) je najjednoduchší a najpriamejší spôsob spustenia žeriavového motora Eot. Pri tejto metóde je motor priamo pripojený k plnému napájaciemu napätiu. Výsledkom je vysoký štartovací prúd, zvyčajne 5 až 7-násobok menovitého prúdu motora. Vysoký štartovací prúd vytvára vysoký štartovací moment, čo je výhodné pre žeriavy, pretože často potrebujú zdvíhať ťažké bremená z pokoja.

Problémy však môže spôsobiť aj vysoký štartovací prúd. Môže to viesť k poklesu napätia v napájacom systéme, čo môže ovplyvniť iné elektrické zariadenia pripojené k tomu istému zdroju. Okrem toho vysoké mechanické namáhanie motora a konštrukcie žeriavu v dôsledku náhleho použitia plného napätia môže znížiť životnosť motora a ďalších komponentov.

Napriek týmto nevýhodám sa štartovanie DOL stále široko používa pre malé až stredne veľké žeriavové motory Eot, kde napájací systém dokáže tolerovať vysoký štartovací prúd a mechanické namáhanie nie je veľkým problémom. Pre viac informácií o vysokovýkonných motoroch vhodných pre DOL štartovanie si môžete pozrieť našeVysokonapäťový portálový žeriavový motor.

Štartovanie hviezda-trojuholník

Štartovanie hviezda-trojuholník je ďalšou populárnou metódou štartovania pre žeriavové motory Eot. Pri tejto metóde je motor počas štartovacej periódy spočiatku zapojený do hviezdy. Tým sa zníži napätie aplikované na každú fázu motora na približne 58 % sieťového napätia. V dôsledku toho sa štartovací prúd zníži na približne jednu tretinu prúdu, ktorý by sa odobral, ak by sa motor spustil priamo v konfigurácii trojuholníka.

Keď motor dosiahne určitú rýchlosť, prepne sa do trojuholníkovej konfigurácie pre normálnu prevádzku. Táto metóda poskytuje hladký štart so zníženým štartovacím prúdom a krútiacim momentom, čo pomáha minimalizovať mechanické namáhanie motora a konštrukcie žeriavu.

Spustenie hviezda-trojuholník však vyžaduje dodatočné spínacie zariadenie, čo zvyšuje náklady a zložitosť systému. Má tiež obmedzený rozbehový moment, čo nemusí byť vhodné pre žeriavy, ktoré potrebujú zdvíhať veľmi ťažké bremená. nášMotor vežového žeriavu s nastaviteľnou rýchlosťoumôže byť nakonfigurovaný na štartovanie hviezda-trojuholník, čo poskytuje spoľahlivé a efektívne riešenie pre aplikácie vežových žeriavov.

Spustenie automatického transformátora

Autotransformátorový štart je sofistikovanejšia metóda štartovania, ktorá využíva autotransformátor na zníženie napätia aplikovaného na motor počas štartovacej periódy. Auto-transformátor je zapojený do série s motorom a napätie aplikované na motor je možné upraviť zmenou poklepania na auto-transformátore.

Táto metóda umožňuje hladký štart so zníženým rozbehovým prúdom a krútiacim momentom. Štartovací prúd je možné nastaviť na požadovanú hodnotu výberom príslušného poklepania na autotransformátor. Autotransformátorový štart je vhodný pre veľké žeriavové motory Eot, kde je potrebné starostlivo kontrolovať štartovací prúd, aby sa predišlo poklesu napätia v napájacom systéme.

Spustenie autotransformátora však vyžaduje dodatočné vybavenie, ako je autotransformátor a spínacie zariadenie, čo zvyšuje náklady a zložitosť systému. Má tiež obmedzený rozbehový moment, čo nemusí byť vhodné pre žeriavy, ktoré potrebujú zdvíhať veľmi ťažké bremená.

Mäkký štartér

Softštartér je moderná štartovacia metóda, ktorá využíva polovodičové zariadenie na riadenie napätia aplikovaného na motor počas štartovacej periódy. Softštartér postupne zvyšuje napätie aplikované na motor, čo má za následok plynulý štart so zníženým rozbehovým prúdom a krútiacim momentom.

Táto metóda poskytuje vysoký stupeň kontroly nad procesom štartovania, čo umožňuje úpravu štartovacieho času, štartovacieho momentu a rýchlosti zrýchlenia. Softštartér je vhodný pre širokú škálu žeriavových motorov Eot, vrátane veľkých motorov a motorov, ktoré je potrebné často štartovať.

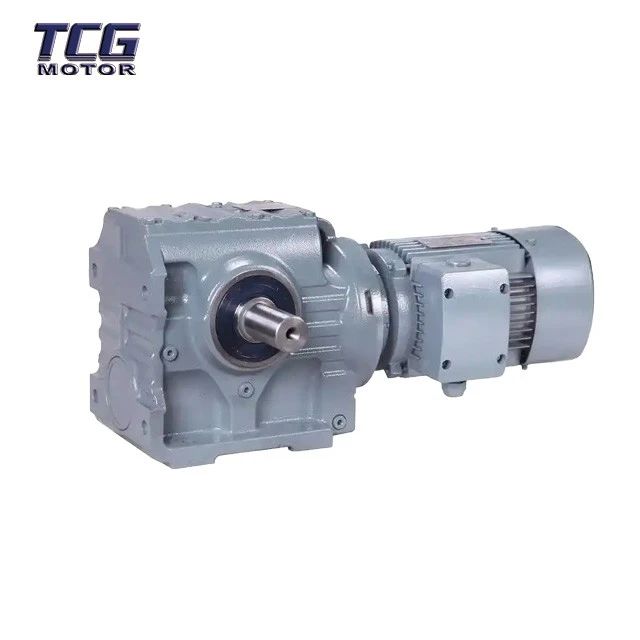

Softštartéry majú aj ďalšie funkcie, ako je ochrana proti preťaženiu a ochrana motora, ktoré pomáhajú zvyšovať spoľahlivosť a životnosť motora. náš75kw žeriavový motormôže byť vybavený softštartérom pre hladký a efektívny štart.

Spustenie pohonu s premenlivou frekvenciou (VFD).

Štartovanie pohonom s premenlivou frekvenciou (VFD) je najpokročilejšia metóda štartovania pre žeriavové motory Eot. VFD je zariadenie výkonovej elektroniky, ktoré riadi rýchlosť a krútiaci moment motora zmenou frekvencie a napätia energie dodávanej do motora.

Táto metóda poskytuje vysoký stupeň kontroly nad procesom štartovania, čo umožňuje nastavenie štartovacieho času, štartovacieho momentu a rýchlosti zrýchlenia. VFD štartovanie tiež umožňuje, aby motor pracoval pri premenlivých rýchlostiach, čo je výhodné pre žeriavové aplikácie, kde sú pre rôzne operácie potrebné rôzne rýchlosti.

Štartovanie VFD poskytuje hladký štart so zníženým rozbehovým prúdom a krútiacim momentom, čo pomáha minimalizovať mechanické namáhanie motora a konštrukcie žeriavu. Zlepšuje tiež energetickú účinnosť motora tým, že mu umožňuje pracovať pri najefektívnejšej rýchlosti pre záťaž.

Spustenie VFD však vyžaduje dodatočné vybavenie, ako je VFD a riadiaci systém, čo zvyšuje náklady a zložitosť systému. Vyžaduje si tiež vysokú úroveň technických znalostí na inštaláciu a údržbu.

Výber správnej štartovacej metódy

Výber správnej štartovacej metódy pre žeriavový motor Eot závisí od niekoľkých faktorov, vrátane veľkosti a typu motora, požiadaviek na zaťaženie žeriavu, charakteristík zásobovacieho systému a dostupného rozpočtu a technických znalostí.

Pre malé až stredne veľké žeriavové motory Eot, kde napájací systém dokáže tolerovať vysoký štartovací prúd a mechanické namáhanie nie je hlavným problémom, môže byť spúšťanie DOL najvhodnejšou možnosťou. Pre väčšie motory alebo motory, ktoré sa musia často spúšťať, môže byť vhodnejšie spúšťanie hviezda-trojuholník, spúšťanie autotransformátorom, spúšťanie softštartéra alebo spúšťanie VFD.

Je dôležité poradiť sa s kvalifikovaným inžinierom alebo špecialistom na motory, aby ste určili najlepšiu metódu spustenia pre vašu konkrétnu aplikáciu. Môžu vám pomôcť zhodnotiť rôzne možnosti a vybrať tú, ktorá poskytuje najlepšiu rovnováhu medzi výkonom, nákladmi a spoľahlivosťou.

Záver

Ako dodávateľ žeriavových motorov Eot chápem dôležitosť výberu správnej štartovacej metódy pre váš žeriavový motor. Každá štartovacia metóda má svoje výhody a nevýhody a výber závisí od viacerých faktorov. Pochopením rôznych spôsobov štartovania a ich aplikácií môžete urobiť informované rozhodnutie, ktoré zaistí spoľahlivú a efektívnu prevádzku vášho žeriavu.

Ak máte záujem dozvedieť sa viac o našich žeriavových motoroch Eot alebo potrebujete pomoc s výberom správnej štartovacej metódy pre vašu aplikáciu, neváhajte nás kontaktovať. Náš tím odborníkov je pripravený pomôcť vám s vašimi potrebami v oblasti obstarávania a poskytnúť vám najlepšie riešenia pre vaše žeriavové operácie.

Referencie

• Príručka elektrického motora, štvrté vydanie, od Arnolda E. Fitzgeralda, Charlesa Kingsleyho Jr. a Stephena D. Umansa
• Riadenie priemyselného elektromotora, piate vydanie, Timothy H. Morton a William H. Seidman
• Výkonová elektronika: konvertory, aplikácie a dizajn, tretie vydanie, Ned Mohan, Tore M. Undeland a William P. Robbins
